ERGOVENT дифузорите могат да помогнат да се скрият системите за климатизация, когато се използват с вентилаторни единици. Скоростите на вятъра са по-ниски, което прави климатизацията по-тиха, а въздухът се разпределя по-равномерно в помещението, когато моделите RONDO са поставени в различни ъгли на стаята.

При стоманени въздуховоди, дифузорът може да бъде свързан директно към тях или чрез гъвкава връзка. Ако се използва гъвкава 75 mm пластмасова система, дифузорът се свързва чрез стандартна присъединителна кутия или специалната присъединителна кутия ERGOVENT. Дифузорите се предлагат със стандартни присъединителни диаметри: 100 mm, 125 mm, 150 mm и 160 mm.

Необходими размери за безпроблемен монтаж:

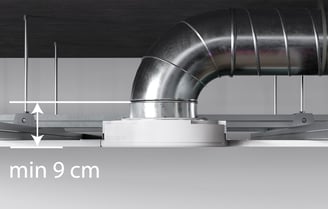

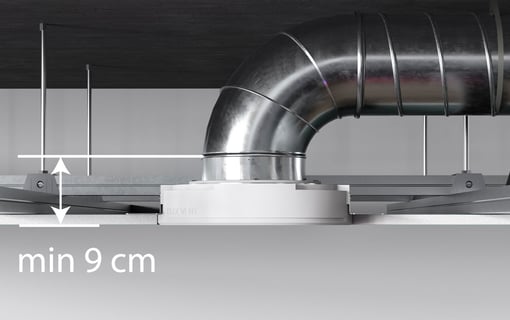

Стоманен въздуховод. Директна връзка

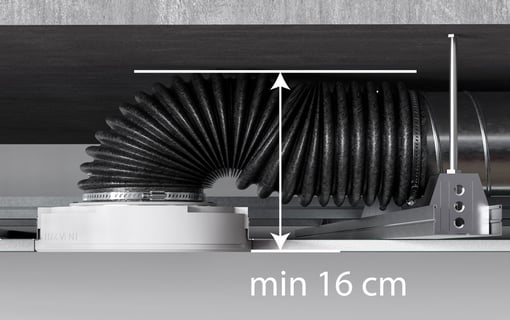

Стоманен въздуховод. Връзка с гъвкав въздуховод

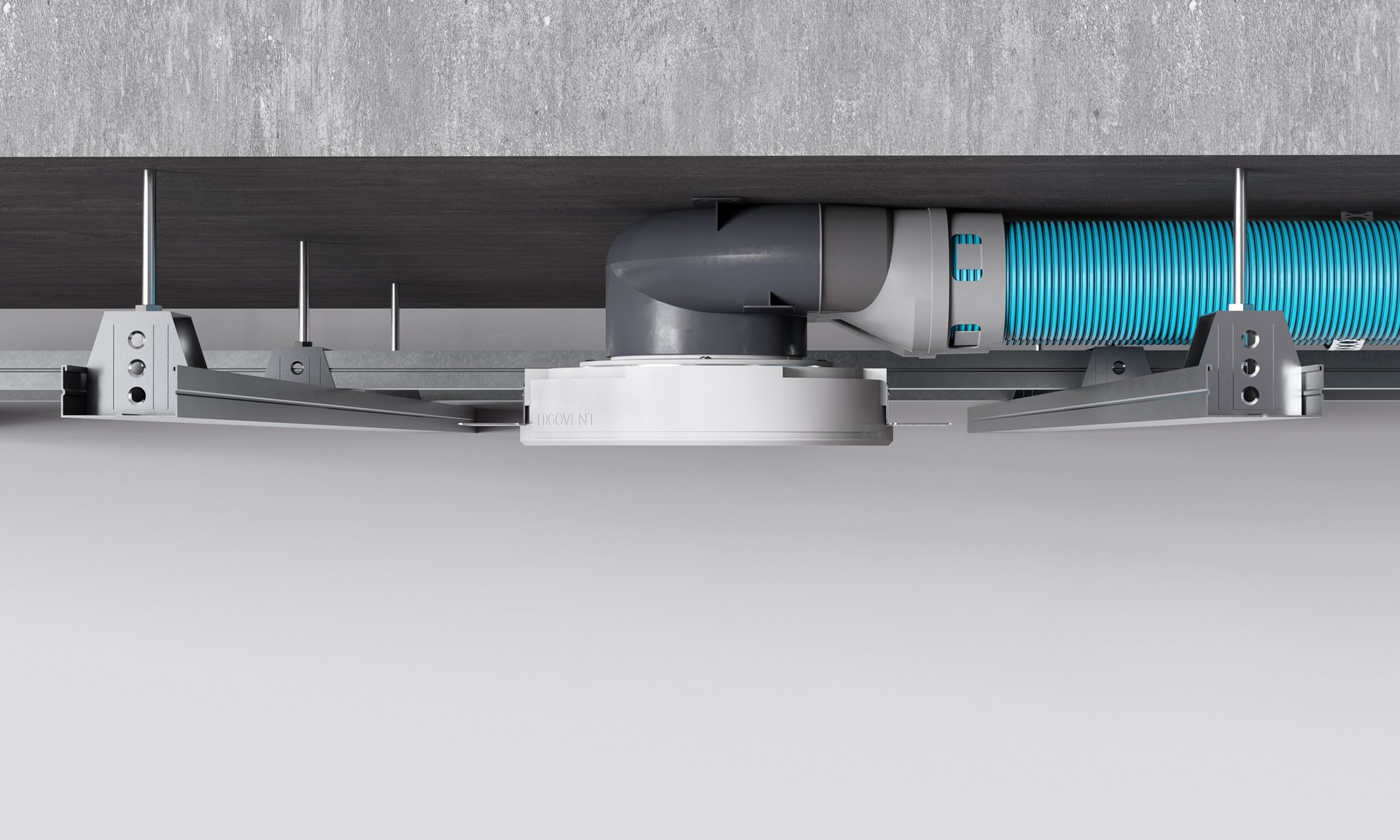

75 мм пластмасов въздуховод.

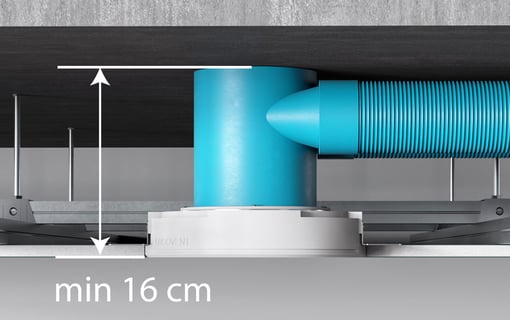

Стандартна нагнетателна кутия.

75 мм пластмасов канал.

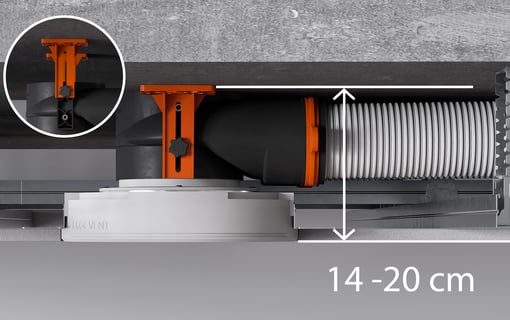

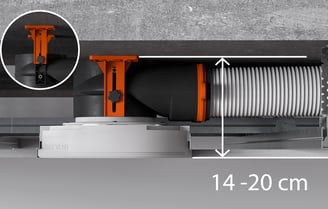

Нагнетателна кутия ERGOVENT

Варианти на монтаж

Тук ще покажем всички възможни ситуации на свързване на дифузора.

ВАРИАНТ 1
ДИРЕКТНО СВЪРЗВАНЕ КЪМ СТОМАНЕН ВЪЗДУХОВОД

ВАРИАНТ 2
ЧРЕЗ ГЪВКАВ ВЪЗДУХОВОД (система от стоманени въздуховоди)

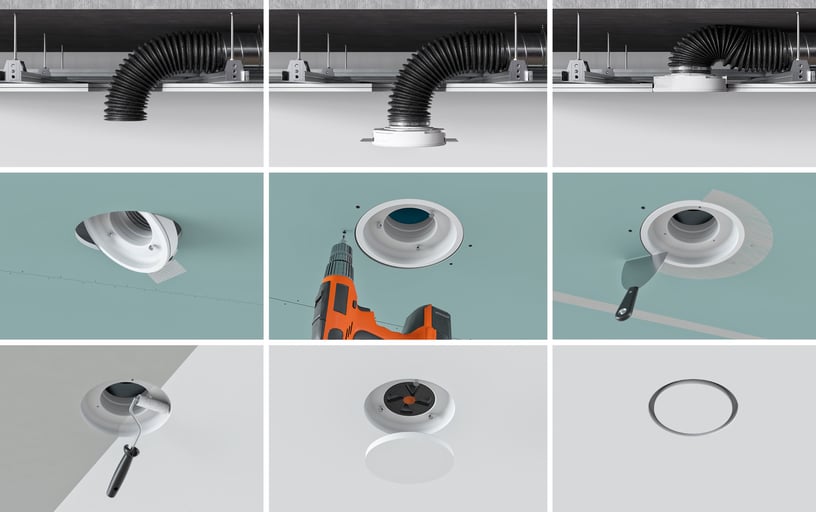

Дифузорите могат да бъдат свързани към стоманени въздуховоди и чрез гъвкав въздуховод. Това е много лесен вариант.

ВАРИАНТ 3
СВЪРЗВАНЕ ЧРЕЗ НАГНЕТАТЕЛНА КУТИЯ ПРЕДИ МОНТАЖА НА ГИПСКАРТОНА

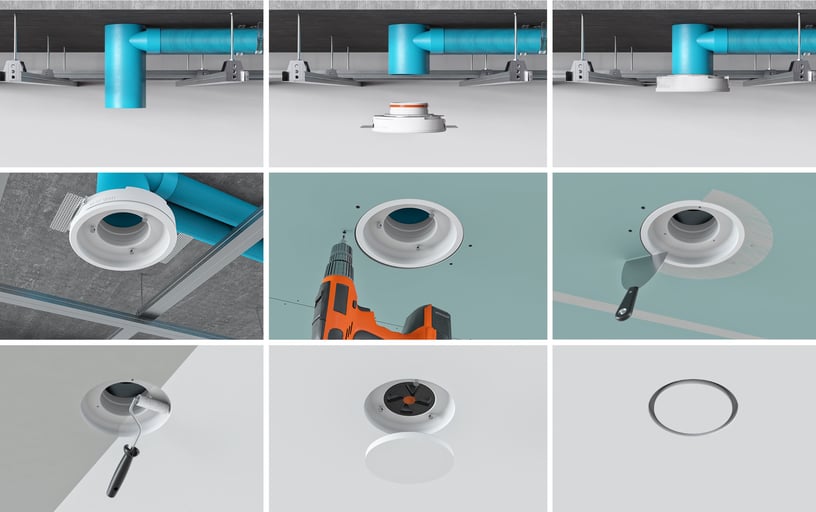

Ако във вентилационната система се използват гъвкави пластмасови въздуховоди (диаметър 75 mm), дифузорите се свързват чрез нагнетателна кутия.

ВАРИАНТ 4

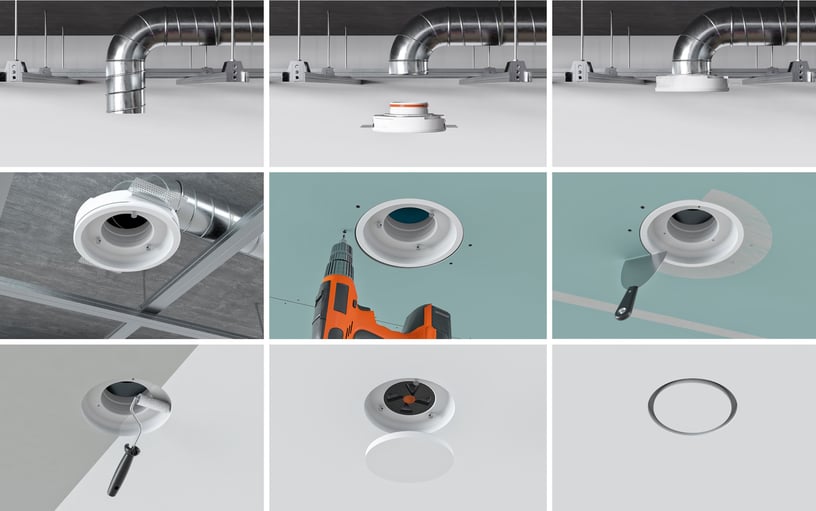

МОНТАЖ СЛЕД ПОСТАВЯНЕ НА ГИПСКАРТОНА

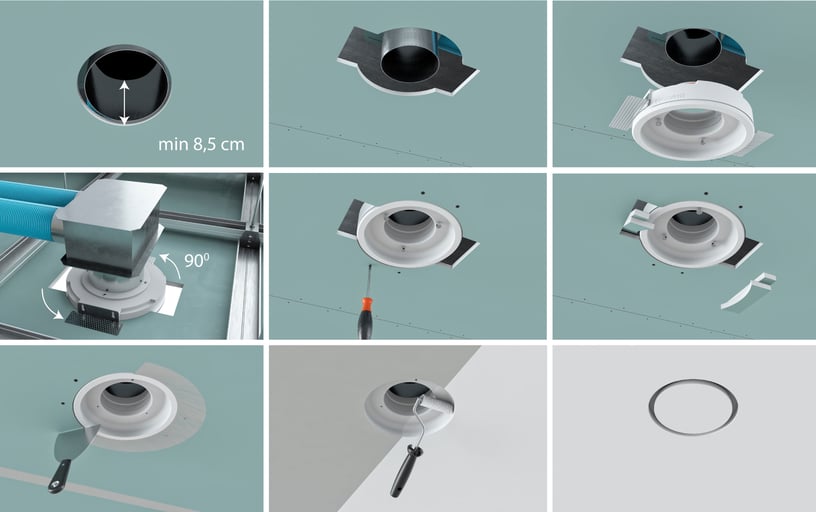

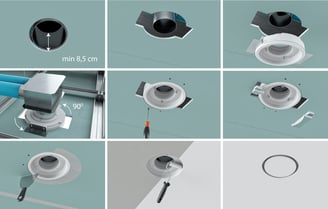

Ако гипскартонът на тавана е вече монтиран и въздуховодите са отрязани наравно с повърхността му, монтирайте дифузорът Ergovent както следва:

RONDO Подробни инструкции

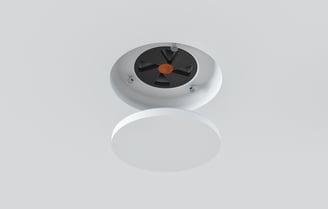

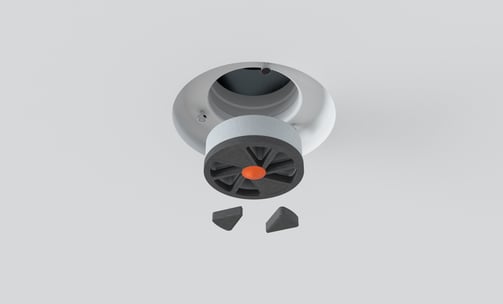

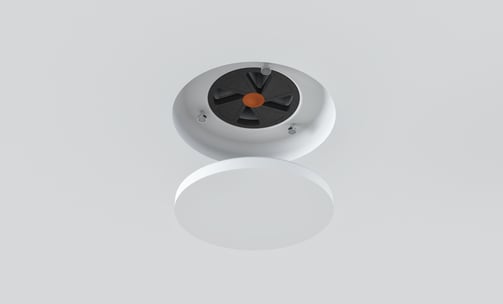

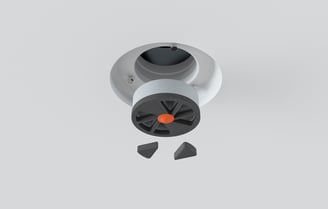

Капакът на дифузора винаги трябва да е на нивото на тавана. Всеки дифузер се предлага с удобен балансиращ клапан ERGOVENT. Ако има нужда от допълнително регулиране на въздушния поток, препоръчваме използването на тези амортисьори.
